1、常規型
組成：測功機和發動機測試控制儀器，根據發動機額定功率和轉速來選擇測功機。
測試參數：轉速、扭矩、功率、油耗率、機油壓力、機油溫度、出水溫度、排氣溫度
2、特殊型
增加溫度、壓力測試通道
增加大平板、發動機支架、聯軸器、保護罩
發動機參數實時曲線顯示，打印輸出發動機特性曲線
可編程程序控制
3、發動機試驗室交鑰匙工程
用戶只需提供發動機、空房間，其余一切由我們負責。
4、集裝箱式發動機試驗臺
用戶只需提供發動機，其余一切由我們負責，試驗室可以隨意移動。
出廠發動機試驗臺架
|
序號 |
名 稱 |
數量 |
|
1 |
測功器 |
1 |
|
2 |
校正工具 |
1 |
|
3 |
標準砝碼 |
1 |
|
4 |
發動機測試控制儀 |
1 |
|
5 |
電纜線 |
1 |
|
6 |
油門執行器 |
1 |
|
7 |
機油壓力傳感器 |
1 |
|
8 |
排氣溫度傳感器 |
1 |
|
9 |
機油溫度傳感器 |
1 |
|
10 |
出水溫度傳感器 |
1 |
|
11 |
油耗儀 |
1 |
|
12 |
液晶顯示器 |
1 |
|
13 |
打印機 |
1 |
二、發動機試驗臺功能
1、測試參數：轉速、扭矩、功率、排氣溫度、機油溫度、機油壓力、出水溫度、油耗率
2、以表格型式打印試驗時間和以上測試參數
3、參數顯示方式：液晶顯示
4、自動控制方式：恒位置、恒轉速、恒扭矩
5、控制方式切換：無擾動隨機動態切換
6、發動機速度特性試驗、負荷特性試驗、外特性試驗
7、 數字設定轉速、扭矩值，數字PID自動控制（例：通過儀器數字設定扭矩2700N.m后，測功器在5秒內自動加載到2700N.m）
大修發動機試驗臺架（交鑰匙工程）
一、需要測試的發動機類型
（一）需要測試的發動機型號
1、PC1250-8R挖掘機的發動機SAA6D170E-5（515KW）
2、PC450挖掘機的發動機SAA6D125E-5
3、D155推土機的發動機SAA6D140E-5
4、G705平路機的發動機SAA6D114E-5
5、山工平地機的發動機SC9D220G2
6、山工裝載機的發動機WD106240E203
7、MTU發動機16V4000 (1798KW)
8、康明斯發動機 QSX15-G8 （414KW）
9、康明斯D57發動機 QST30-G3 (805-910KW)
（二）測功系統的選擇要求:
要能對2000KW以下不同功率不同型號的發動機都能實現連續測功。
二、 系統組成
項目由機房、循環水池、測試系統組成。
（一）機房，包括：
1、測功機房
1）、測功房消聲隔音系統
2）、隔聲門及觀察窗
3）、發動機與測功機基礎
4）、測功房土建
5）、控制室空調、照明。
2、水泵房
（二）循環水池，包括：
熱水池、冷水池
（三）測試系統，包括：
1）、測功機 1臺
2)、彈性聯軸器 1套
3)、萬向驅動軸 1根
4)、冷卻水柱及中冷器 1個
5)、驅動軸罩殼 1個
6)、控制和數據采集系統 1套
7)、測功機底座 1個
8)、發動機與驅動軸連接盤 10個
9)、發動機小車及軌道 1套
10)、水系統 1套
11)、發動機房通風進氣系統 1套
12)、發動機排氣消聲系統 1套
13)、燃油供應系統 1套
14)、綜合電氣控制柜 1個
三、技術描述
（一）機房
測功機房總長約10米，總寬約9米，面積約90平方米。高4.7米以上。
1、測功房消聲隔音系統
系統由輕鋼龍骨、離心玻璃吸聲棉板、鋁合金穿孔吸聲板等組成。
吸聲護面板為不銹鋁合金穿孔吸聲板，為保證強度板厚1.2mm，吸聲板表面作亞光烤塑處理，顏色為銀白色。在穿孔板后緊貼聲阻力為0.08-0.12的織物，可增加摩擦阻力，增加吸聲效果。吸聲結構的耐用性大于15年。
填充的吸聲材料為吸聲棉板，容重為32kg/m3，其采用獨有專利離心法技術、最先進的玻璃配方，將熔融玻璃纖維化并加以熱固性樹脂為主的環保型粘合劑加工而成的制品，是一種直徑只有幾個微米的玻璃纖維絲堆積起來的有彈性的氈狀體，纖維分布均勻，棉氈回彈力強，具有較強的水溶性，低粉塵性并且無異味揮發，是結構建筑吸聲降噪的最佳材料，是一種新型的A級不燃而且無有毒煙氣的環保型材料。
本吸聲結構的優點是結構簡單、容易清洗、耐溫耐腐蝕，適用于高速氣流，高溫、潮濕和油氣成分較濃的環境。
2、隔聲門及觀察窗
測功房大門為隔聲對開門3000X3000，厚100。
控制室與測功機房之間為單開門2000x900，厚100。
控制室另設一逃身門2000x900，厚100。
控制室朝向測功機房一側安置雙層隔音防爆玻璃，1200X1200，玻璃單層厚10mm。
3、發動機與測功機基礎
機房地坪為混凝土表面涂環氧漆，測功機房設置污水引水槽和地漏。測功機房中央，7米長2米寬為測功機和發動機基座。基座厚0.3米，底部鋪設兩層1.5mm厚橡膠板，四周鋪設一層1.5mm厚橡膠板，與地坪隔開。基座要求能承重18噸。
4、測功房土建
鋼結構，長10米，寬9米，內高5.3米。
5、控制室空調、照明
控制室配1.5匹分體式空調。測功機房裝8盞飛利浦防爆節能燈，控制室裝1盞雙管飛利浦防爆日光燈。
（二）循環水池
地下水池長5米，寬3米，深3.5米，隔成冷水池和熱水池，中間通100口徑孔，水池上做冷卻塔基礎。也可做成地上水池。
（三）測試系統
1、測功機
水力測功機吸收功率2000KW ,吸收扭矩13044Nm，轉速3000rpm。可測試200 KW的發動機。進口SKF軸承，美國Transcell拉壓傳感器。
整機性能達到進口機水平。
測功機的進水壓力的恒定，通過在進水管路中增加一個泄壓持壓閥來保證。
測功機的進水量由氣動膜片閥來控制。
包含一套負載校正裝置和標準砝碼。
制造商：上海啟策
2、彈性聯軸器
直接安裝于測功機主軸上，通過彈性橡膠塊傳遞扭距，有效地減少振動和扭向沖擊。并能適應大小功率的發動機。型號：RATO-R15，額定傳遞扭矩6000Nm.最大傳扭矩15000Nm。
制造商：德國伏爾康
3、萬向驅動軸
安裝于彈性聯軸器與發動機之間，有效地消除徑向誤差，且長度可調。
型號200.42額定傳遞扭矩9700Nm.最大傳遞扭矩20000Nm。
制造商：上海納鐵福
4、冷卻水柱
向發動提供一定壓力和溫度的冷卻水，溫度可調。最大容量發動機：3000KW。冷卻水柱由水箱體、溫度傳感器、溫度設定器、自力閥、液位顯示器、管道快速接頭、球閥等組成。當發動機水溫低于設定溫度時，自力閥關閉，發動機水只作內循環；達到或超過設定溫度時，自力閥打開，補充冷水，多余熱水流向室外熱水池。
配連接上述所有發動機的進回水管和快速接頭。
另配一臺用于測試空空中冷發動機的中冷器。
制造商：上海啟策
5、驅動軸罩殼
圍住驅動軸旋轉部位，確保安全不傷人。掀蓋式設計，方便拆裝驅動軸。
制造商：上海啟策

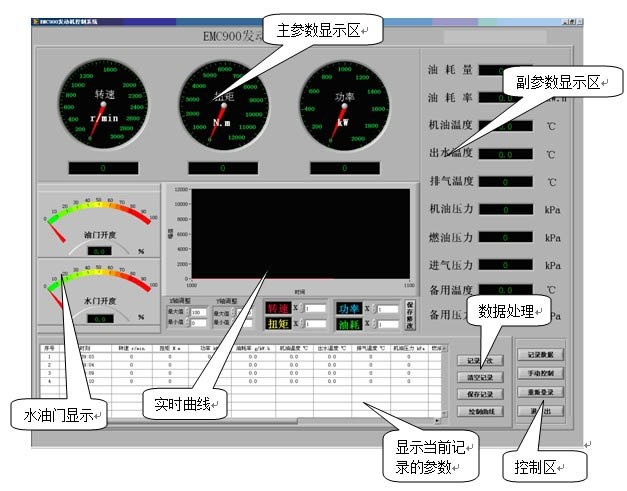

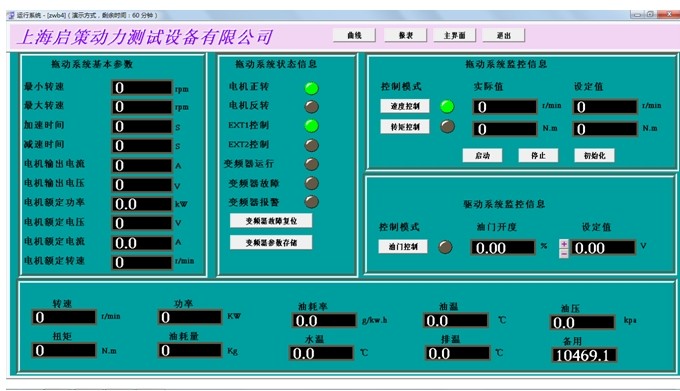

6、控制與數據采集系統
數字控制與數據采集系統包含：
計算機
Woodward控制器
油門執行器；
負載及油門測控單元；
模塊化數據采集單元；
8路溫度傳感器；
5路壓力傳感器；
操作臺；
22寸液晶顯示屏、A4打印機。
控制系統與測功機負載控制閥和發動機油門執行器相連，實現恒轉速、恒位置的控制。可手動操作。可設定報警，并將試驗數據和結果儲存、打印。
能編輯打印測試報告及性能曲線。
配連接發動機的英制溫度和壓力傳感器接頭。
溫度傳感器為美國歐米茄產品，可測試缸內溫度，進出水溫度，進氣溫度，機油溫度，燃油溫度，排氣溫度等。
壓力變送器為美國西特產品，測試機油壓力，進氣壓力，燃油壓力，下排氣壓力等。
制造商：上海啟策
7、測功機底座
鋼質底座，框架結構，承重量超過10噸，使測功機中心高與發動機小車中心高一致。中心高為860毫米。便于測功機進排水水及各種附件的安裝固定。
制造商：上海啟策
8、發動機與驅動軸聯接盤
根據發動機飛輪端的螺孔尺寸而定。適合所有發動機的，QSK60、QSK45、QSK19、K50、K38、NT855、M11、QSX15及其他型號，共10套。
制造商：上海啟策
9、發動機小車
測功機基礎上鋪設鐵軌，并延伸至修理車間行車下，發動機小車裝有鋼輪，行走在鐵軌上。小車中心高860mm，載重10噸，兩塊可拆卸式連接板，可連接SEA00-SEA4共7種規格的飛輪殼。可快速按裝和定位發動機。
制造商：上海啟策
10、水系統
水系統的功能是為發動機和測功機提供冷卻水，并回收熱水進行冷卻再使用。由水泵、冷卻塔、管道、截止閥、補水閥、泄壓持壓閥、冷熱水箱等組成。
水泵：揚程35米，流量100噸/小時 1個；揚程35米，流量50噸/小時 1個，揚程10米，流量100噸/小時 1個，揚程10米，流量80噸/小時 2個，上海三星產品。
管道及閥門：進水管3寸，回水管4-8寸。
泄壓持壓閥： 埃美柯產品
冷卻塔：80噸/小時 高溫冷卻塔，良機產品
電氣柜：用于操控水泵，風扇等。施耐德、西門子產品。
11、試驗房進氣通風系統
由風機和進氣管道組成。風機共5個，其中3個排風，每個進風量17000立方米/小時，另兩個風機通過進風管道向室內送氣。風機的流量確保發動機最大進氣空氣流量的需要。
（1）、離心式風機：排風：風量17000立方米/小時，功率1.5kw，帶百頁窗式風門；進風：風量10000立方米/小時，功率0.75kw，帶百頁窗式風門。
（2）、通風管道：截面積：0.6x0.9平方米，長度30米，數量4根，帶風門。材料0.8mm鍍鋅板、角鋼。
制造商：上海啟策
12、發動機排氣消聲系統
兩個消聲器直徑500，長1500.,連接兩根直徑200排煙管引至室外，不銹鋼伸縮管滿足最大發動機的要求，配連接所有增壓器接口的接頭。
上海啟策制造
13、燃油供應系統及油耗儀
室外油箱容積2立方米，箱頂配呼吸器。整體式油耗儀帶回油冷卻裝置，使進入發動機的柴油不超過33℃，管路中配1組油水分離器及柴油細濾。
油耗儀的測量精度為0.2%。
上海啟策制造
14、綜合電氣控制柜
控制試驗房的水系統、通風、照明等電氣設備。包括：水泵電機、冷卻塔電機、風機等的啟動停止和設定，由機箱、空氣開關，斷路器、交流接觸器、按鈕、指示燈、溫度傳感器等組成。
所有電器元件均為施耐德或歐姆龍品牌。
上海啟策制造

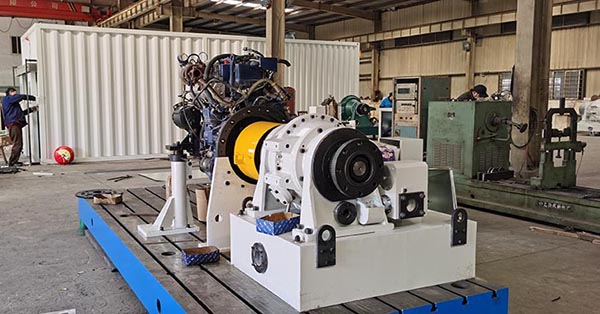

發動機測試臺架（電渦流測功機）

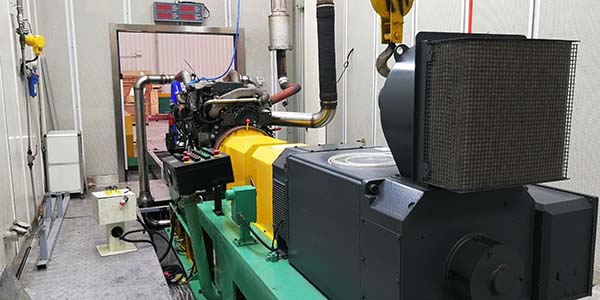

發動機測試臺架（電力測功機）

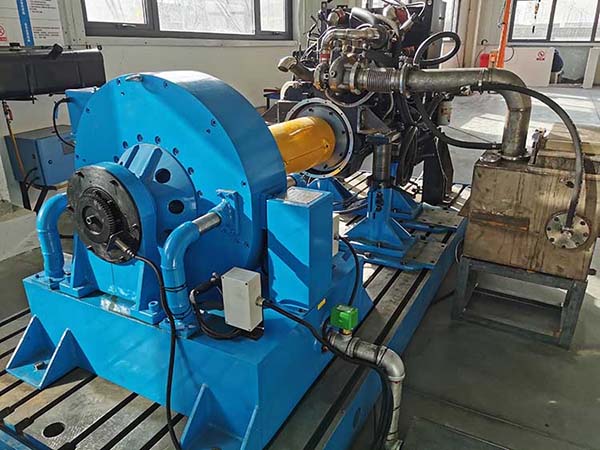

發動機測試臺架（水力測功機）
